常見問題解答
1.DN值定義為何？DN值的安全極限？DN值定義
以DmN值來評定滾珠絲杠高速性，Dm為滾珠絲杠上下滾珠之中心圓直徑(P.C.D)，N為絲杠大回轉數，所以DmN值即表示滾珠之公轉速度，DmN值即為該滾珠絲杠的設計高速極限。為方便計，以絲杠外徑D取代Dm。以50ψx 30 滾珠絲杠而 言，當絲杠大回轉數為3000rpm時，DN值可達15萬，大進給速度為 90 m/min。

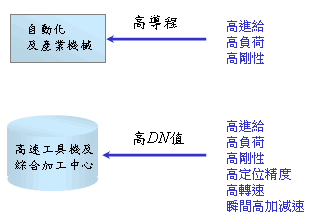

2.高DN值與高導程的應用差異性為何?
高DN值 : 回轉數與導程之有效平衡考量如精度、動靜負荷、臨界速度、 慣性力誘發振動、溫升等高速化引發的問題。

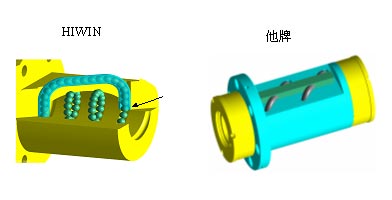

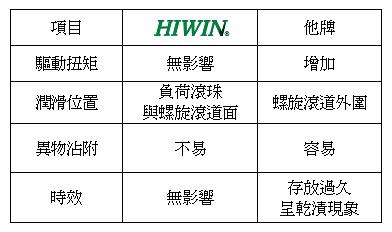

5.自潤式滾珠絲杠之比較
特性 高碳合金鋼含碳量達0.45％以上，適合感應熱處理，能使材料具有良好的表面硬度及表面耐磨耗性，滾珠絲杠因此具有優良的使用壽命；同時由于材料的心部未麻田散鐵化而保持變韌鐵組織，抗拉強度高而韌性強，故絲杠不易因?yàn)闆_擊性的負荷而發生斷裂。

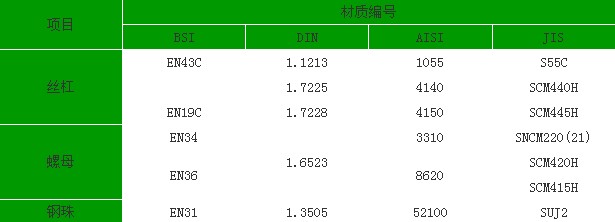

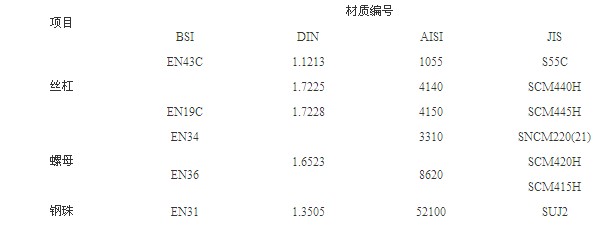

7.螺母材質及特性如何？

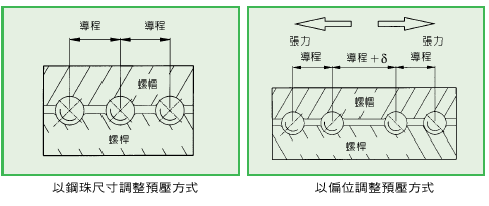

8.滾珠絲杠的預壓產生方式有哪幾種設計？其差異為何？
A. １．單螺母預壓：（包含過大鋼珠預壓方式、導程偏移預壓方式）
２．雙螺母預壓：（包含：拉伸預壓方式、壓縮預壓方式）
B. １．過大鋼珠預壓方式：（以鋼珠大小，調整預壓）
４．壓縮預壓
特征：由較薄的預壓片，再以螺栓將兩螺母鎖緊一起，達到預壓之效果。
鋼珠：62~66HRC
10.滾珠絲杠何時需要預壓？預壓對有何優缺點？
A.機器精度要求高，而機器的背隙上限值小的時侯（如配合直線導軌使用可以使機器的反向運動背隙接近于零）。缺點： 降低機械效率，預壓若過大會產生溫升問題及壽命降低，所以滾珠絲杠的預壓必須設定在一合理范圍內。
用于高速且重負載的時后，必須以強制冷卻來降低溫度，且可藉由中空絲杠通入冷卻油或水來達到冷卻效果。
B. 設計考慮因素：1.空間考量。2.注油位置好于法蘭上方或上方45度角位置，以提供注油的好效果（油品可以由于重力而進入螺母內部）。
13.何謂靜負荷？滾珠絲杠在靜止?fàn)顟B(tài)，滾珠和軌道接觸面都不致產生大于萬分之一（0.0001）鋼珠直徑之塑性變形量時， 滾珠絲杠之大可承受負荷。
14. 高防塵滾珠絲杠的使用時機為何？HIWIN特殊設計的高防塵滾珠絲杠，使用多層防塵材料緊密包覆絲杠，所以塵屑不易進入，而能達到高防塵效果；其適用在較高塵屑的工作環境，例如：木工業、橡塑膠…等。
15. 什么時機應設計配珠？配珠有何優缺點？
A. 設計時機：于機構空間不足使用單螺母預壓方式時，為了提升其動作特性，一般建議以1:1配珠。
B. 優點：能提升其動作特性，減少相鄰鋼珠間之相互摩擦。缺點：減低絲杠動負荷。
16.絲杠中空使用時機為何？有何優點？
A. 一般較適合于絲杠溫升要求較嚴格的機器。使用中空絲杠，由于可以通油或水來冷卻絲杠，故絲杠本身不易發熱，可有效控制溫度，達到精度穩定目的。
B. 中空滾珠絲杠具有重量減輕之優點，因此絲杠比較不易因自重而下垂過大，而且由于絲杠之慣量減少，使馬達之驅動扭力降低；另一方面，由于絲杠的中空部份可以使冷卻劑流經而達到降低絲杠溫度之用，因此絲杠的溫度可以得到較佳的控制。17. 滾珠絲杠安裝時應注意那些事項？深圳市海威機電有限公司
